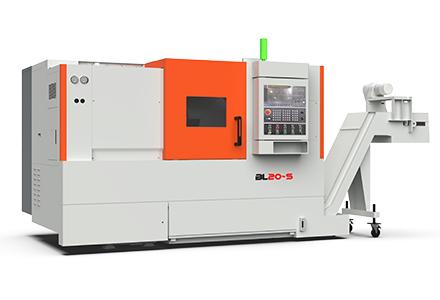

BL20-S是一款高速高精型数控车床，机床配备双电主轴、十二工位伺服液压刀架、高刚性滚柱线性导轨。
产品特点：
1、采用平床身、斜床鞍结构，内部筋形采用三维设计软件进行优化设计，提高大件和整机的刚度和稳定性。床身、床鞍、滑板材料采用高强度铸铁，两次时效处理消除应力，强度高吸震性好，有效抑制了切削力导致机床的变形和振动。
2、主轴箱及副主轴箱采用电主轴结构，主轴转速高，刚性好，动态响应快，提高了加工圆度和表面的精度。
3、刀架采用一体式十二工位伺服刀塔，刀架刚性好、换刀速度快、精度高。
4、滚柱导轨、滚珠丝杠副采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。
5、机床结构紧凑，占地面积小。
6、各直线轴均采用伺服进给电机驱动，配合丝杠专用轴承能做到高转速、高精度、高定位精度等，具有良好的运动精度和动态特性。
7、机床采用符合安全标准全封闭防护，既防止冷却液飞溅、又保证操作安全、外观宜人。
适用行业：
适用于汽车、模具等行业。
|
项 目 |
单位 |
参 数 |
|
|
加工范围 |
床身上最大回转直径 |
mm |
Φ695 |
|
床鞍上最大回转直径 |
mm |
Φ330 |
|
|
最大车削长度 |
mm |
500 |
|
|
最大车削直径 |
mm |
Φ340 |
|
|
最大棒料直径 |
mm |
Φ65 |
|
|
主轴 |
液压卡盘直径 |
in |
8 |
|
主轴头型式 |
|
A2-6 |
|
|
主轴通孔直径 |
mm |
Φ76 |
|
|
主轴转速 |
r/min |
35-4500 |
|
|
电机功率（额定） |
kW |
25.1 |
|
|
副主轴 |
液压卡盘直径 |
in |
6 |
|
主轴头型式 |
|
A2-5 |
|
|
主轴通孔直径 |
mm |
Φ53 |
|
|
主轴转速 |
r/min |
35-5000 |
|
|
电机功率（额定） |
kW |
13.2 |
|
|
床鞍 |
快速进给速度X/Z/W |
m/min |
30/30/10 |
|
行程X/Z/W |
mm |
190/605/580 |
|
|
刀架 |
刀位数 |
个 |
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
|
|
其它 |
电源 |
kVA |
55 |
|
机床外形尺寸（长×宽×高） 不含排屑器 |
mm |
3050×2200×1810 |
|
|
净重量 |
kg |
4650 |
|
注：上表为标准配置西门子828D数控系统时的参数，选择其他配置时电机参数有变化。
