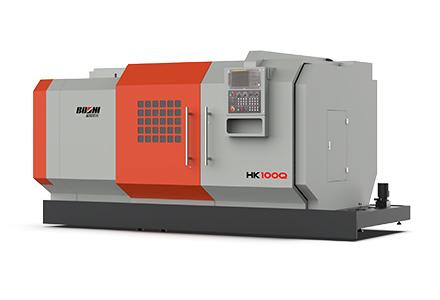

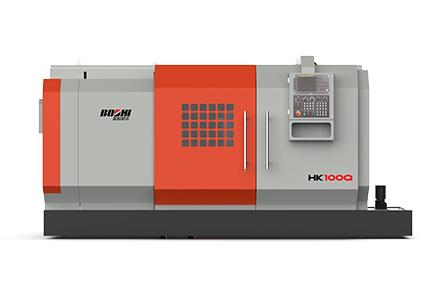

HK100Q系列车床是一款整体式床身、四档液压变速、档内无极调速的简式数控车床。可用于加工各类形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各类车削加工；适用于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工。
产品特点：
1、采用高强度铸铁整体式床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。
2、机床的主轴箱通过齿轮传动，四档液压变速，档内无级，最大输出扭矩可达2100N·m，主轴最高转速达1000 r/min。
3、导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。
4、采用电动刀架，换刀快、稳定可靠。
适用行业：
适应轻工、机械、汽车、摩托车等多个行业。
|
项 目 |
参 数 |
||||
|
加工范围 |
床身上最大回转直径(mm) |
φ1000 |
|||
|
床鞍上最大回转直径(mm) |
φ650 |
||||
|
最大车削直径（四工位）(mm) |
φ1000 |
||||
|
两顶尖距(mm) |
1000 |
1500 |
2000 |
3000 |
|
|
主轴 |
主轴孔径(mm) |
φ105 |
|||
|
主轴头型式 |
A2-11 |
||||
|
卡盘直径(mm) |
φ315（手动卡盘） |
||||
|
主轴轴承内径(mm) |
φ160 /φ140 /φ130 |
||||
|
主轴转速(r/min) |
I 20-204；II 39-354；III 71-642；IV 124-1000 |
||||
|
主轴最大扭矩(Nm) |
2100 |
||||
|
床鞍 |
床身导轨宽度(mm) |
650 |
|||
|
X/Z向快进速度(m/min) |
6/7 |
||||
|
X/Z向行程(mm) |
540/760 |
540/1350 |
540/1850 |
540/2850 |
|
|
刀架 |
刀具尺寸(mm) |
32×32 |
|||
|
刀架装刀容量 |
4 |
||||
|
刀台宽度(mm) |
240×240 |
||||
|
尾座 |
尾座套筒直径(mm) |
φ140 |
|||
|
尾座套筒锥度 |
MT6# |
||||
|
尾座套筒最大行程(mm) |
200 |
||||
|
其它 |
电源(kVA) |
30 |
|||
|
主电机(kW) |
15 kW伺服电机 |
||||
|
机床外形尺寸（长×宽×高）(mm) |
4200×2200×2150 （1000） |
||||
|
4800×2200×2150 （1500） |
|||||
|
5800×2200×2150 （2000） |
|||||
|
6850×2200×2150 （3000） |
|||||
|
净重量(kg) |
7600 |
8400 |
9000 |
10000 |
|
