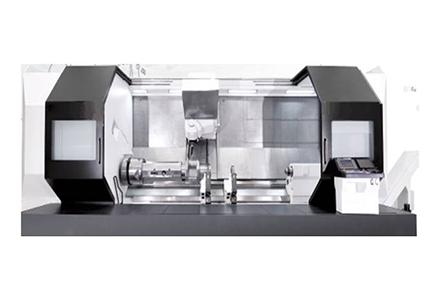

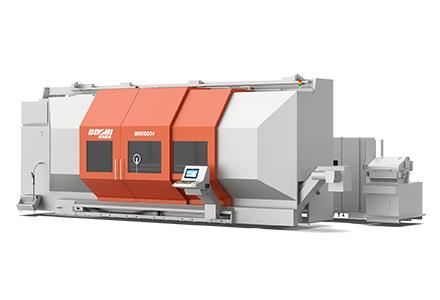

BH1000V 是一款具有五轴五联动功能的卧式车铣复合加工中心。机床配置有 X、Y、Z、B、C1/C2 五轴，可实现车、铣、镗、钻、齿加工等工序复合加工；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。公司致力于复杂零件加工要求的分析，开发相关附件为每个用户提供可定制的有效的整体解决方案。

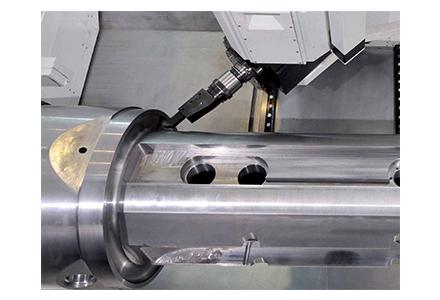

产品适用于能源领域的汽轮机转子轴、水轮机传动轴、发电机传动轴、风电齿轮箱传动轴等；其他领域的空气压缩机公转子和母转子、石油天然气行业的深孔钻头等零件的复合加工。
产品特点：
●床身：床身采用球墨铸铁铸造，机床刚性及稳定性好；
●主轴箱：机械主轴采用双电机主从模式，连接齿轮箱，双档变速，主电机功率可选择，主轴夹紧力可调，可根据用户需求配置电主轴；
●传动驱动：X/Y/Z 轴均配置双电机，传递扭矩大，移动速度快，五轴全闭环控制，加工精度高；
●加工能力：工件一次装夹完成多道工序加工，装夹误差少、生产效率高；

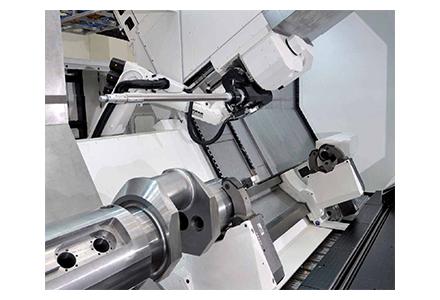

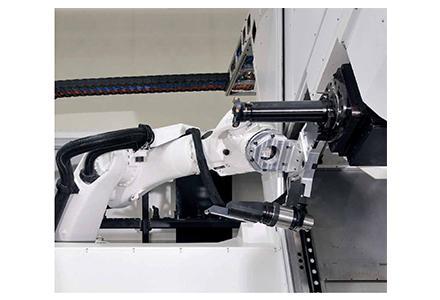

●刀库：采用仓储式刀库，配备工业机器人实现刀具及附件头快速更换，刀库容量扩充方便，可根据用户需求配置链式 / 圆盘刀库；
●主轴端跳、径跳均小于 0.008，加工表面粗糙度可达到 Ra1.6。
适用行业：
1）能源领域：汽轮机及水电方面的轴类工件；
2）大型船用柴油机领域：凸轮轴，曲轴等；
3）齿轮箱：风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等。
|
项目 |
单位 |
BHR1000V |
||
|
工作区域 |
回转直径 |
mm |
1220 |
|
|
两顶尖距离 |
mm |
12000 |
||
|
工件最大重量 |
kg |
12000 |
||
|
车削主轴 |
主电机功率100% |
kW |
33+33 |
|
|
最大卡盘速度 |
rpm |
1000 |
||
|
最大扭矩100% |
Nm |
5145 |
||
|
手动卡盘直径 |
mm |
1000 |
||
|
轴承前端直径 |
mm |
260 |
||
|
主轴通孔直径 |
mm |
185 |
||
|
主轴鼻端 |
DIN 55026 |
A15 |
||
|
C轴 |
最大转速 |
rpm |
40 |
|
|
最大扭矩 |
Nm |
3800 |
||
|
最小分度角度 |
º |
0.001 |
||
|
行程范围 |
º |
±n×360° |
||
|
铣削主轴 |
铣削电机功率 |
kW |
61 |
|
|
转速 |
rpm |
3200 |
||
|
最大扭矩 S1(100%) |
Nm |
735 |
||
|
刀柄 |
|
HSK-T100 |
||
|
轴承前端直径 |
mm |
130 |
||
|
B轴 |
最大转速 |
rpm |
16 |
|
|
额定功率 |
kW |
5 |
||
|
额定输出扭矩 |
Nm |
1780 |
||
|
鼠齿盘分度角度 |
º |
1 |
||
|
最小分度角度 |
º |
0.001 |
||
|
摆角范围 |
º |
-100～+100 |
||
|
锁紧扭矩（固定角度加工） |
Nm |
15000 |
||
|
锁紧扭矩（任意角度加工锁紧） |
Nm |
2400 |
||
|
X轴 |
快进速度 |
m/min |
40 |
|
|
额定功率 |
kW |
10.5+10.5 |
||
|
丝杆直径 |
mm |
2×φ50 |
||
|
导轨宽度 |
mm |
65 |
||
|
最大进给力 |
N |
27000 |
||
|
行程 |
mm |
1230（-30～﹢1200） |
||
|
最小设定单位 |
mm |
0.001 |
||
|
Y轴 |
快进速度 |
m/min |
40 |
|
|
额定功率 |
kW |
10.5+10.5 |
||
|
丝杆直径 |
mm |
2×φ50 |
||
|
导轨宽度 |
mm |
55 |
||
|
最大进给力 |
N |
28500 |
||
|
行程 |
mm |
650（±325） |
||
|
最小设定单位 |
mm |
0.001 |
||
|
Z轴 |
快进速度 |
m/min |
30 |
|
|
额定功率 |
kW |
10.5+10.5 |
||
|
最大进给力 |
N |
28800 |
||
|
Z轴行程 |
mm |
12500 |
||
|
最小设定单位 |
mm |
0.001 |
||
|
齿条精度 |
|
≥5 级 |
||
|
导轨宽度 |
mm |
65 |
||
|
尾座 |
套筒直径 |
mm |
260 |
|
|
套筒行程 |
mm |
250 |
||
|
顶尖锥度 |
MT.No |
6 |
||
|
尾座行程 |
mm |
11900 |
||
|
精度 |
定位精度X/Y/Z轴 |
全 行 程 |
mm |
0.008/0.008/0.03 |
|
定位精度B/C轴 |
″ |
7/7 |
||
|
重复定位精度X/Y/Z轴 |
mm |
0.005/0.005/0.015 |
||
|
重复定位精度B/C轴 |
″ |
5/5 |
||
|
加工工件圆度 |
mm |
≤0.003/φ150 |
||
|
加工工件平面度 |
mm |
≤0.015/φ150 |
||
|
刀库 |
刀库类型 |
|
双圆盘刀库 |
|
|
刀柄形式 |
|
HSK- T100 |
||
|
数量 |
把 |
60 |
||
|
最大刀具长度 |
mm |
500 |
||
|
最大刀盘直径(满刀/凌空) |
mm |
φ120/φ180 |
||
|
最大刀具重量 |
kg |
20 |
||
|
数控系统 |
|
西门子SINUMERIK ONE |
||
